Proyecto realizado en Centro Deportivo Municipal Vicente del Bosque.
El proyecto consistio en la adecuación de la instalación deportiva existente a las nuevas normas de seguridad.
.-Centro de Transformación Corte General Enfriadora

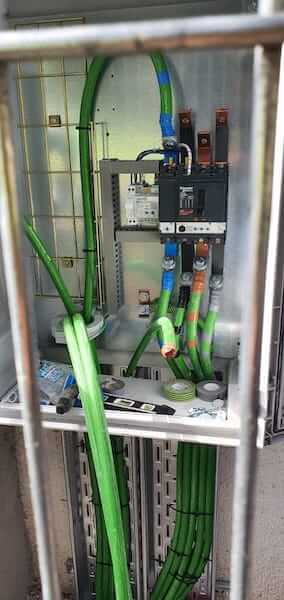

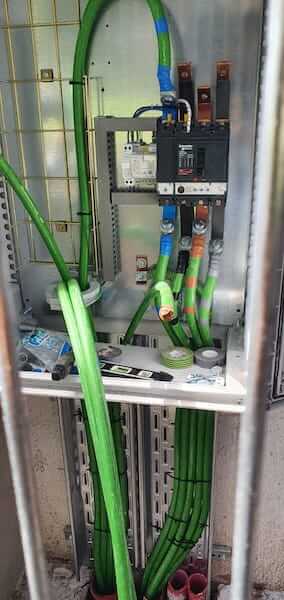

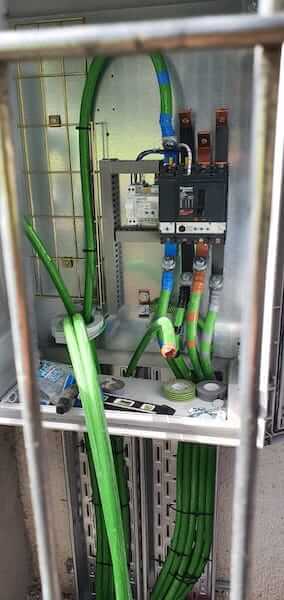

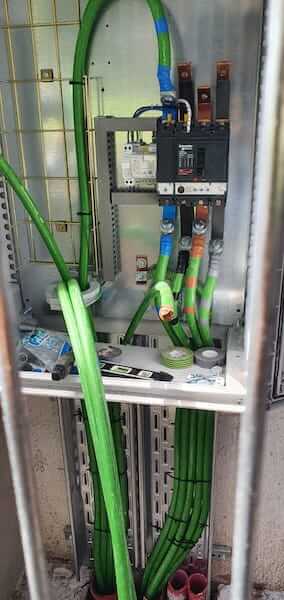

– Instalación Magneto térmicos (*) NSX 160A F 4P
– Relés diferenciales (**) RH99M 220-240V 208-277V 0,03-30A1
– Bobinas de disparo (***) MX 220-240V
– Toroidales cerrados (****)MA 80mm

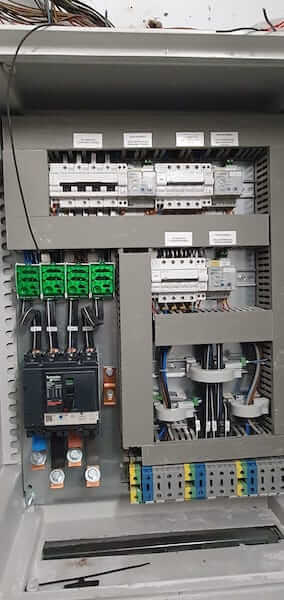

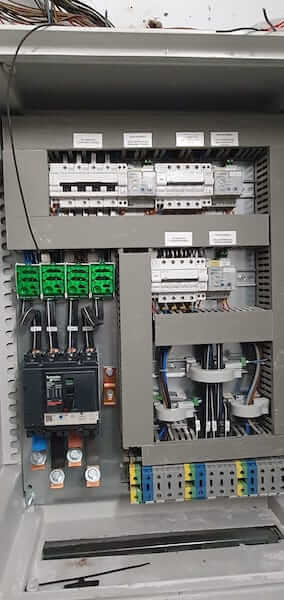

– Cuadro himmel metálico ip 65(*****).

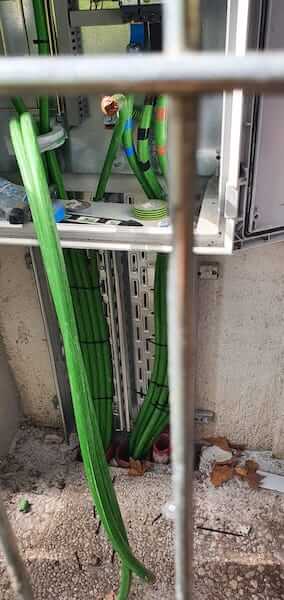

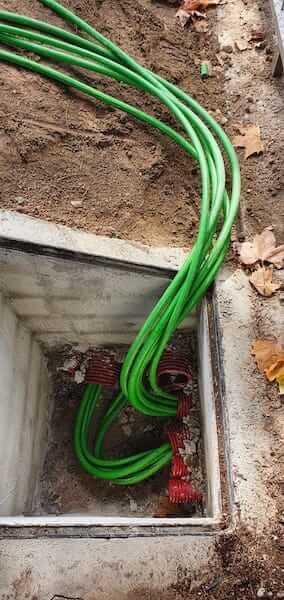

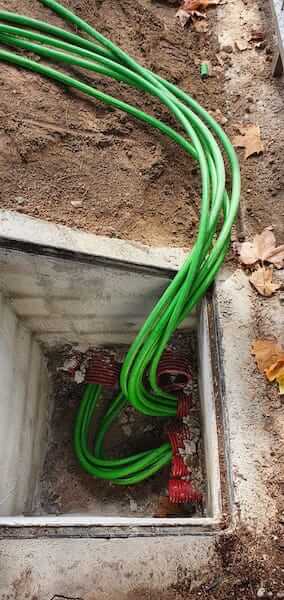

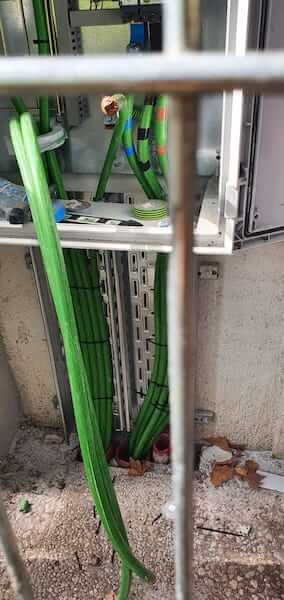

– Montaje de conductor unipolar afumex class 1000V RZ1-K AS 1x95mm²
– Montaje de conductor unipolar afumex class 1000V RZ1-K AS 1x50mm².
– Montaje de conductor unipolar afumex class 1000V RZ1-K AS 5x10mm².

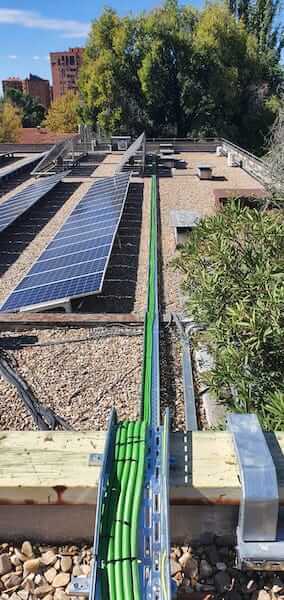

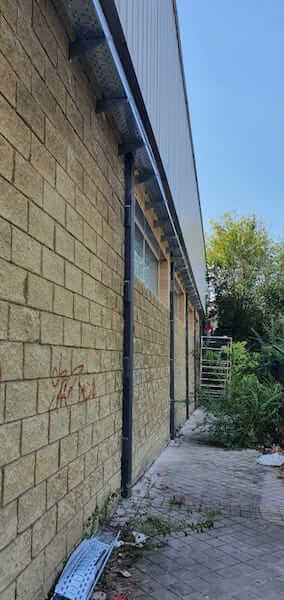

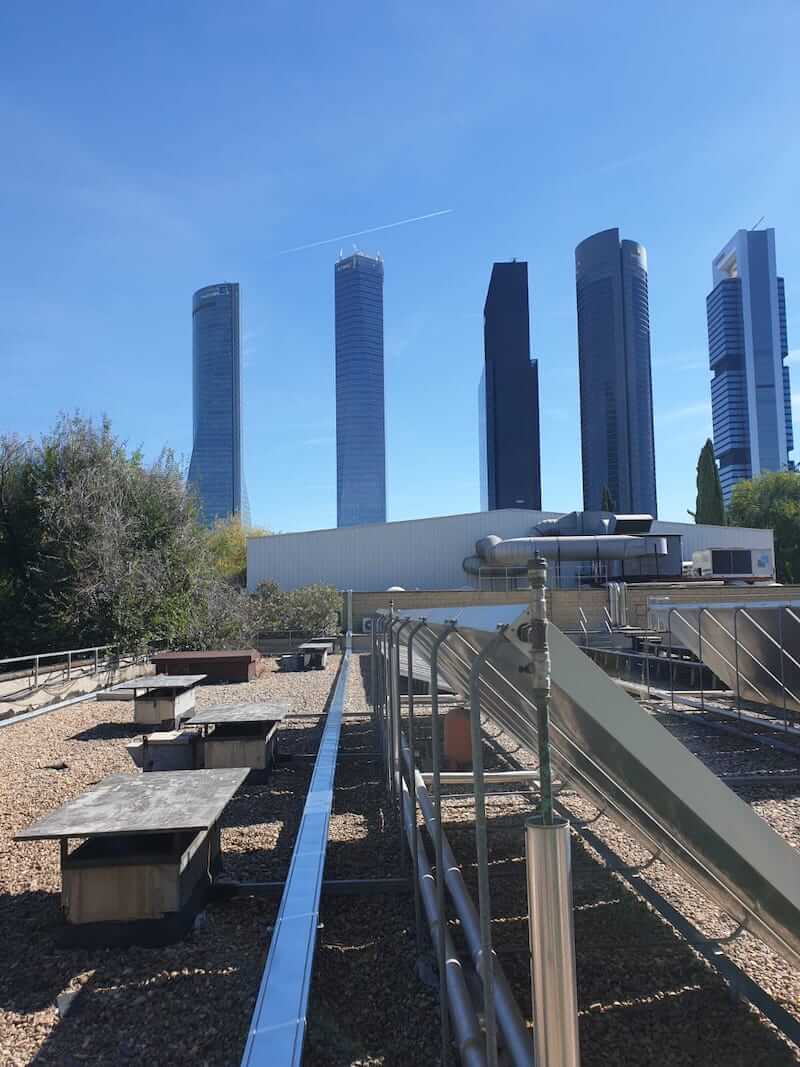

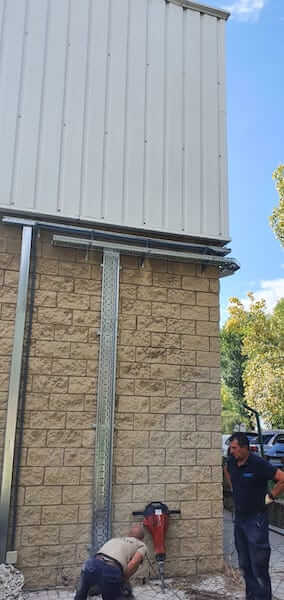

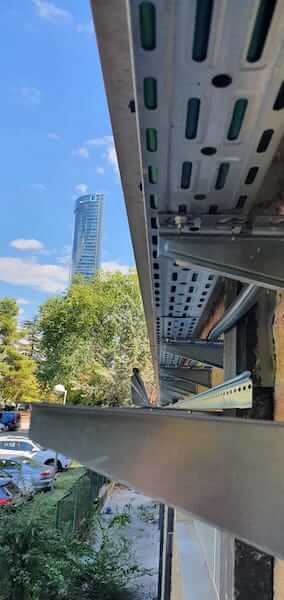

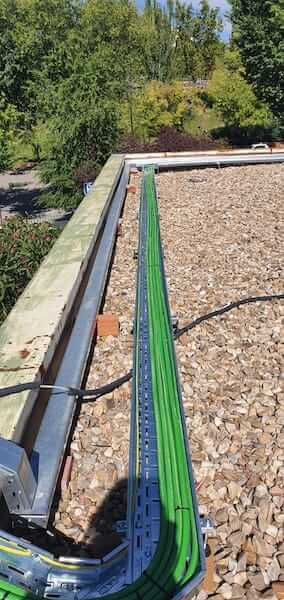

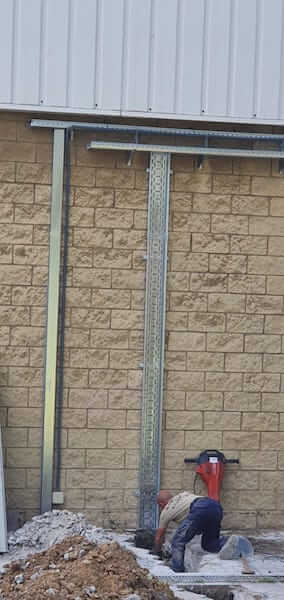

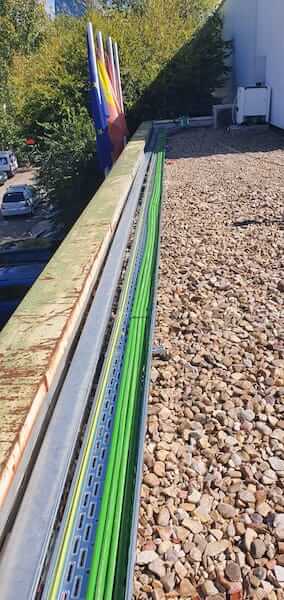

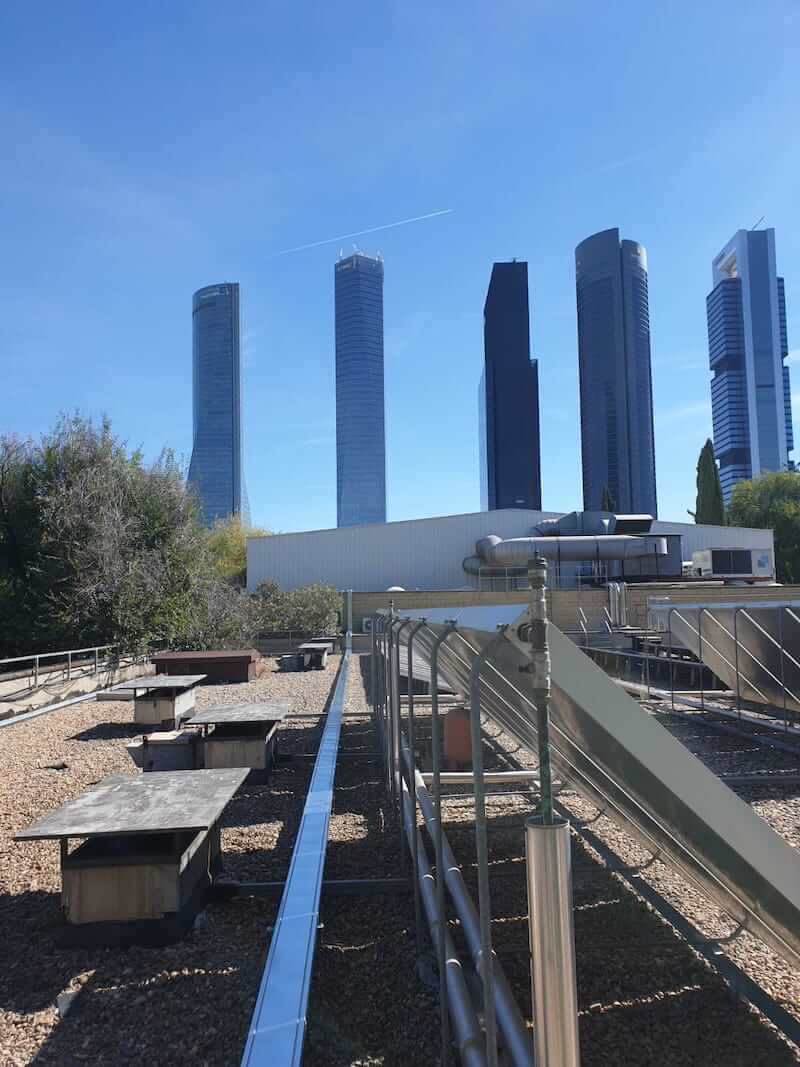

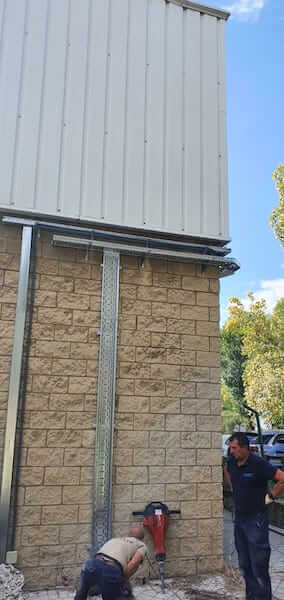

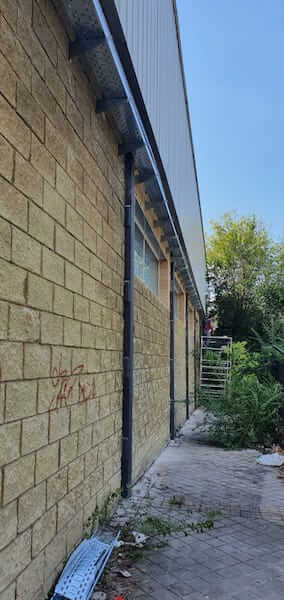

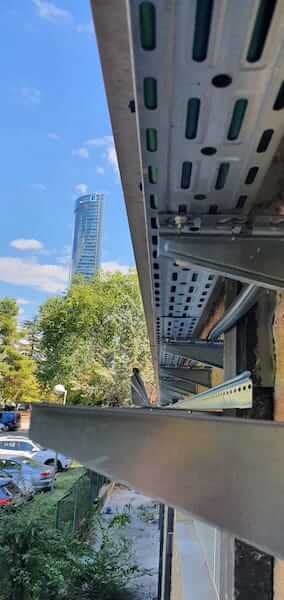

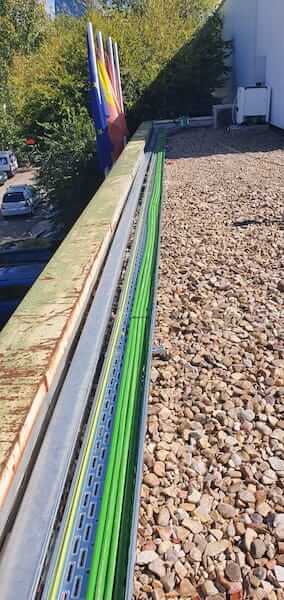

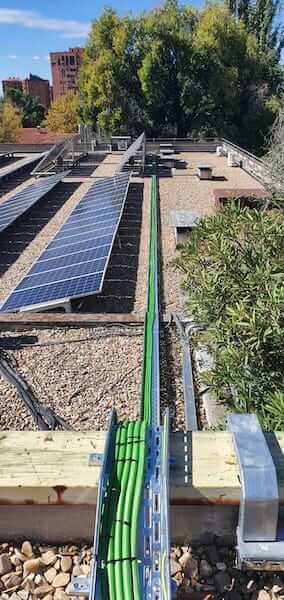

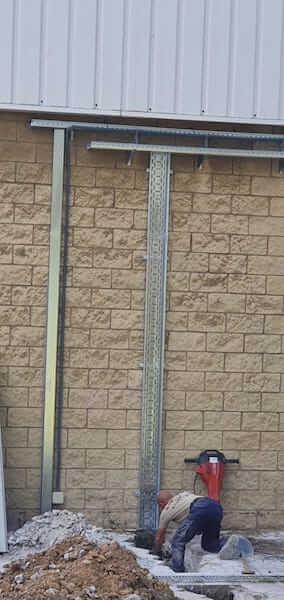

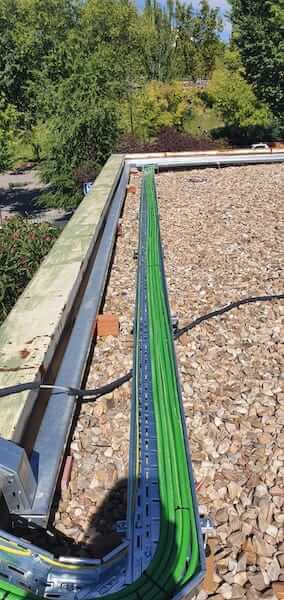

– Montaje de Canalización con bandejas galvanizadas
– Montaje de terminales cobre-cobre (******) para conexión en automáticos.
(*) Los magnetotérmicos o también conocidos internacionalmente como MCB son, principalmente, dispositivos que se encargan de interrumpir la corriente eléctrica de un circuito cuando se han sobrepasado determinados gastos o consumo eléctrico. De hecho, las siglas MCB se transcriben como «Miniature Circuit Breaker» que sería algo del tipo a interruptor en miniatura.
(**) El rele diferencial es un componente de protección en cualquier cuadro eléctrico. Fundamentalmente tiene la misión de proteger a las personas de contactos indirectos.
(***) Una bobina de disparo es un relé voltimétrico que actúa cuando la tensión no esta en rango y provoca el disparo del interruptor automático o magnetotérmico al que está asociado.
(****) Un transformador toroidal garantiza un menor flujo de dispersión, así como pérdidas debidas a corrientes parásitas menores que en un transformador convencional. Así que se calentarán menos y serán más eficientes, así como ser más compactos debido a su forma.
(*****) Armario metálico estanco.IP65: Equipo hermético al polvo y protegido contra el agua proyectada.
(******) Los terminales de cobre son un elemento que se coloca en la punta de los cables eléctricos para poder realizar conexiones. Suelen estar fabricados en cobre electrolítico con un acabado superficial estañado para mejorar el contacto eléctrico.
