Centro Deportivo Municipal Playa Victoria- Tetuan

Proyecto realizado en Centro Deportivo Municipal Playa Victoria- Tetuan
Los trabajos realizados fueron:

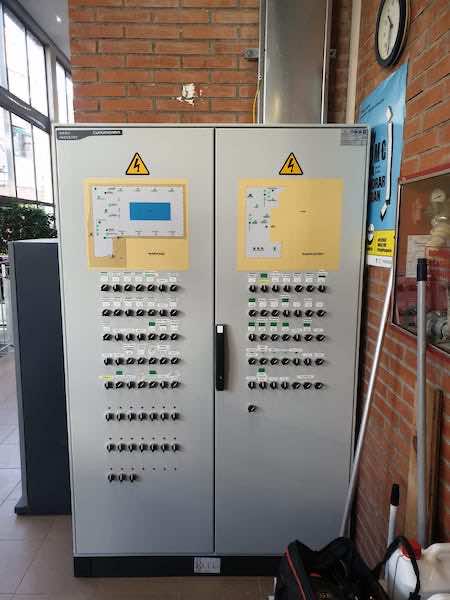

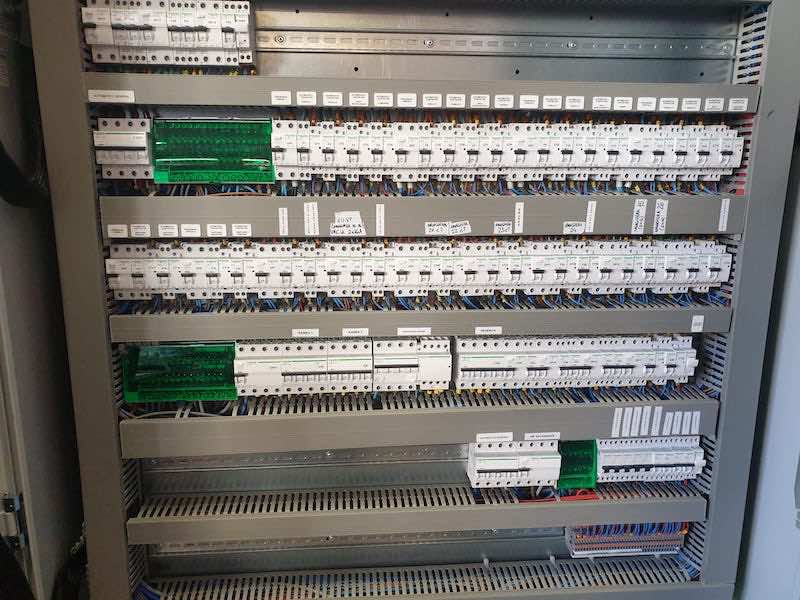

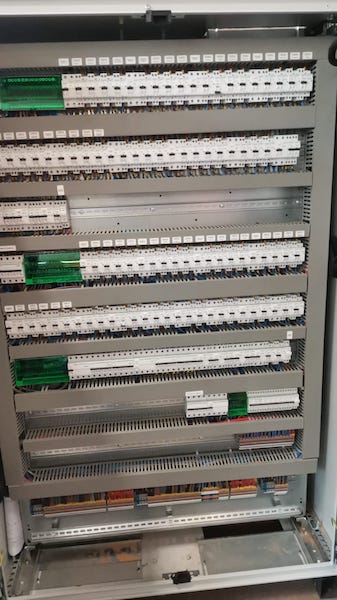

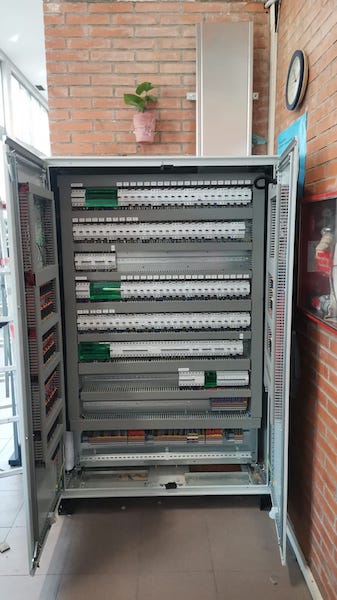

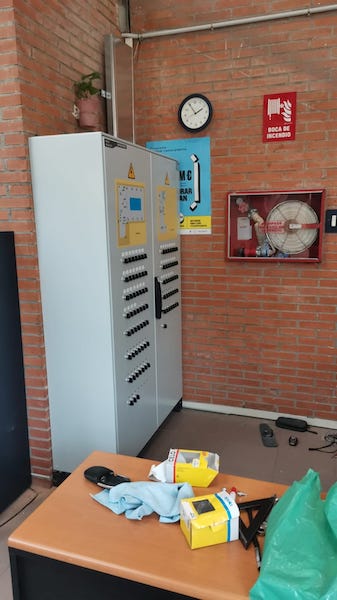

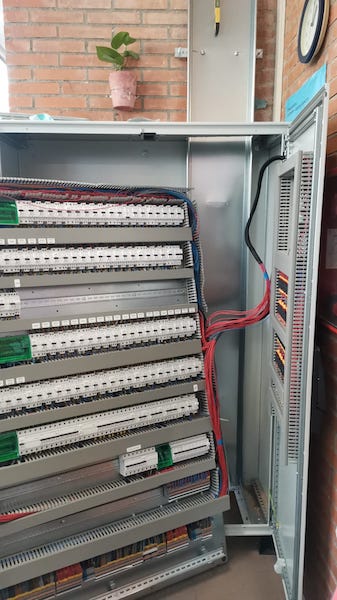

.- Instalación cuadro eléctrico realizado con envolvente y aparamenta Schneider compuesto por:

• MAGNETOTERMICO C60N PIA IV 40A CURVA C
• REPARTIDOR MODULAR 4P 125A 60 CONEX.
• DIFERENCIAL II 40A 30MA 230V CLASE AC
• DIFERENCIALIV 25A 300MA 400V CLASE AC
• DIFERENCIAL II 25A 30MA 230V CLASE AC
• INTERRUPTOR MAGN.IDPN N1+N 10A CURVA
• INTERRUPTOR MAGN.IDPN N1+N 16A CURVA
• MAGNETOTERMICO C60N PIA IV 25A CURVA C
• DIFERENCIAL IV 25A 30MA 400V CLASE AC
• MAGNETOTERMICO C60N PIA IV 10A CURVA C
• CONTACTOR CT 25A 2NA 230/240VCA
• INTERRUPTOR MAGN.IDPN N1+N 6A CURVA
• BLOQUE DIFERENCIAL VIGI IDPN 1+N 25A 30
• PULSADOR MANETA CORTA 2NA 3FIJAS
• PILOTO ROJO O VERDE DIAMETRO 12 230VAC LED
• SM S/PLACA 2P 1600X1200X300 (ARMARIOS METALICOS)
• ZOCALO FRONTAL 100X1200 (ARMARIOS METALICOS)
• 2 PAN LATERALES ZOCALO 100X300 (ARM-PUE-)
• INTERRUPTOR DE PUERTA 10A SM (ARM-PUE-MA)
• LAMP LED TECHO
• PORTAPLANOS PLAST. TIPO A4 P22 (ARMARIOS)
• CONEXIÓN MASA 160mm 6mm² D8,3MM (ARM-PU)
• SINOPTICO VINILO SIN MARCO
• MONTAJE, CABLEADO Y MATERIAL VARIO
• REALIZACION DE ESQUEMAS ELECTRICOS

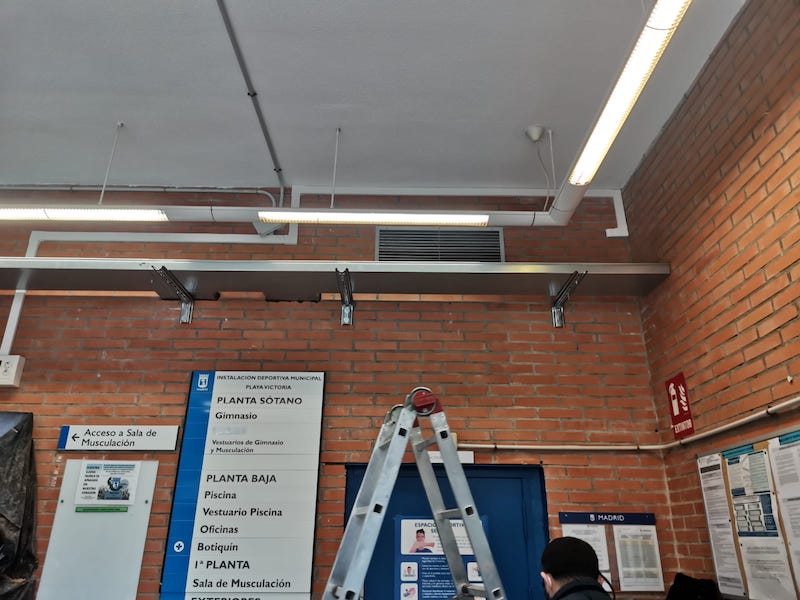

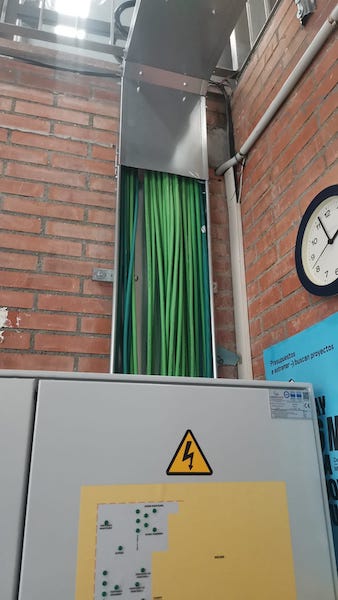

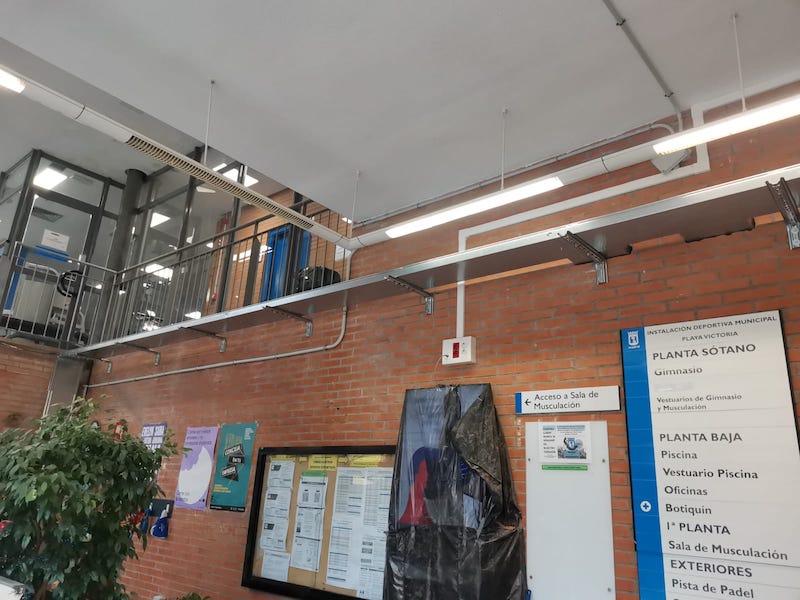

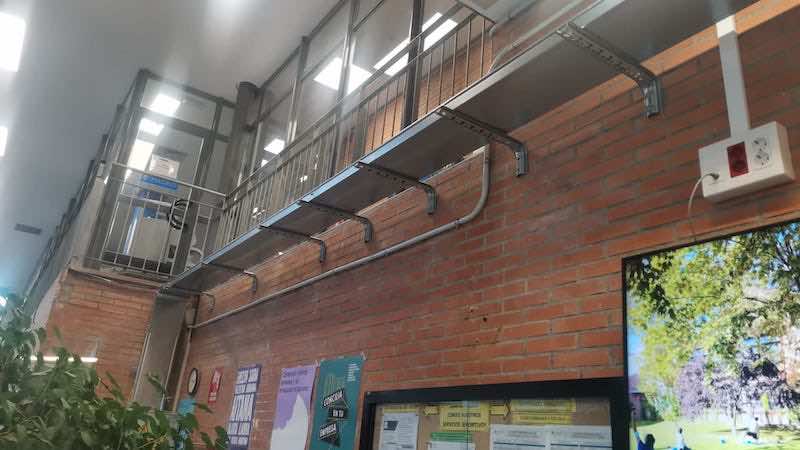

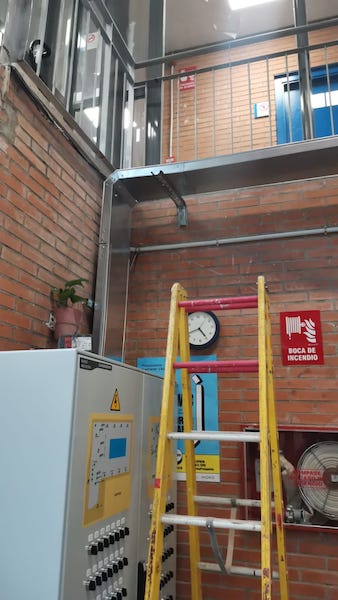

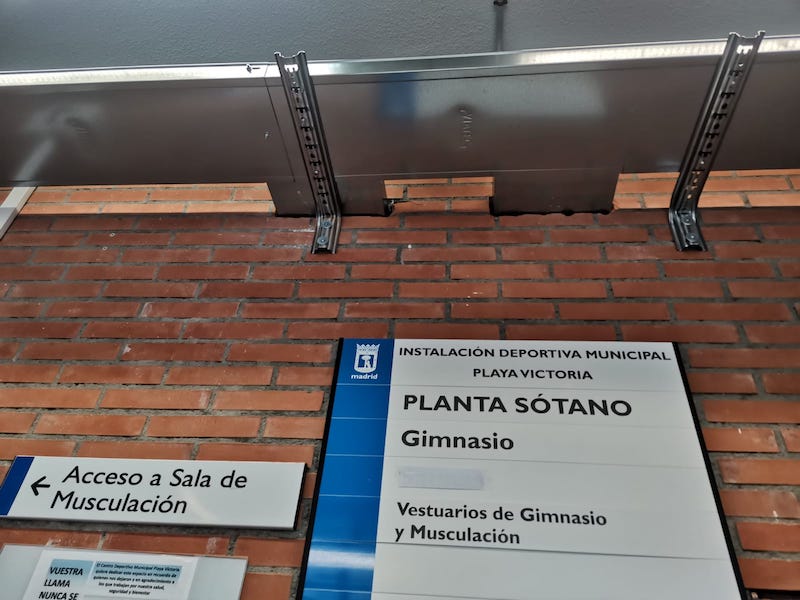

.- Instalación de bandeja perforada SENDZIMIR 65X500, con parte proporcional de kit tornillo/arandela cincado C3 M6x12, así como soporte horizontal escuadra de 500 SENDZIMIR,

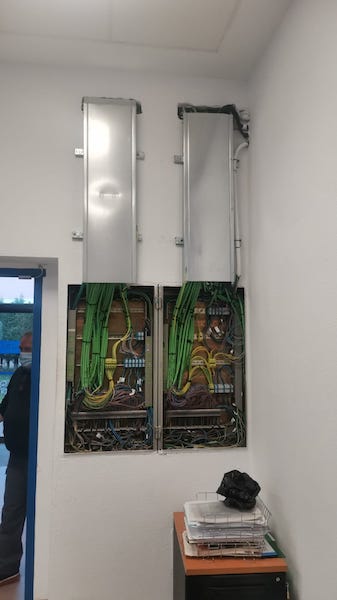

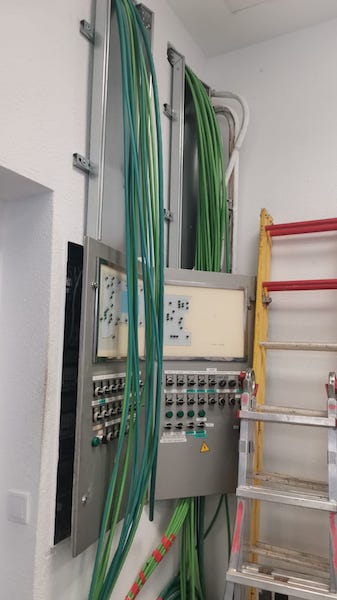

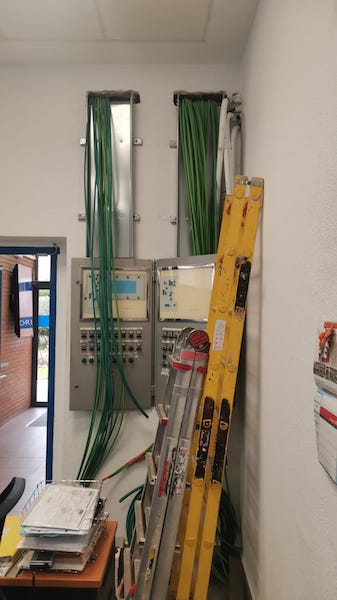

.- Instalación de cuadro de bornas para incorporar en su interior todas las conexiones de cuadro general.
.- Instalación de  Línea Repartidora . 1x16mm² (3 FASES+ NEUTRO+TIERRA) conductores unipolares aislamiento 1000V LH, instalándolos por bandeja.
.- Instalación de Instalación de nuevos circuitos de alumbrado, realizado con manguera de 3×1,5 , 3×2,5 , 3×6 LH.

* Magnetotérmico es un dispositivo capaz de interrumpir la corriente eléctrica que pasa a través de él si esta sobrepasa unos valores máximos.
** Un repartidor modular es un dispositivo que se utiliza para favorecer la distribución del cableado en cualquier cuadro eléctrico.
***El interruptor diferencial, conocido por sus siglas ID, es un elemento obligatorio dentro del cuadro de luz. Este tiene la capacidad de proteger las instalaciones eléctricas de cortocircuitos, posibles incendios y a las personas de sufrir descargas eléctricas
**** Los interruptores automáticos iDPN aseguran la protección de los circuitos contra: Sobrecargas y Cortocircuitos.
