Bikepark Barajas

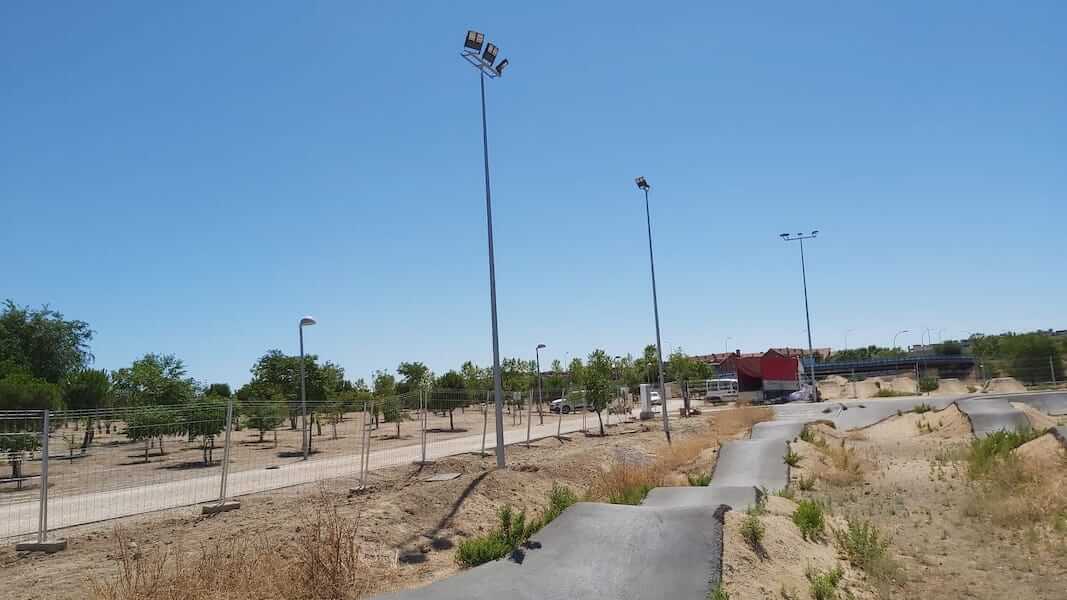

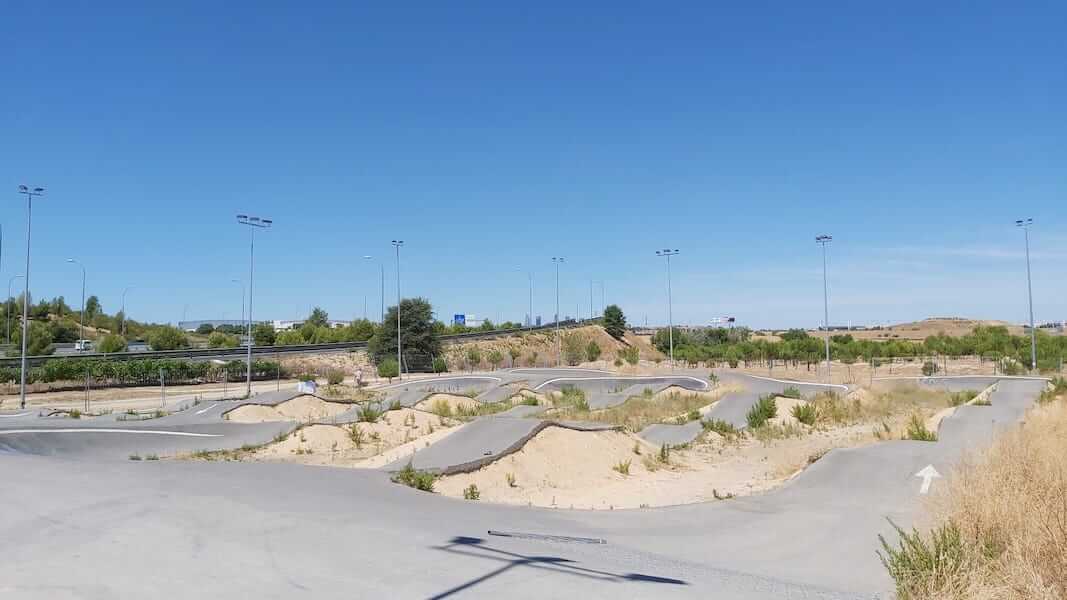

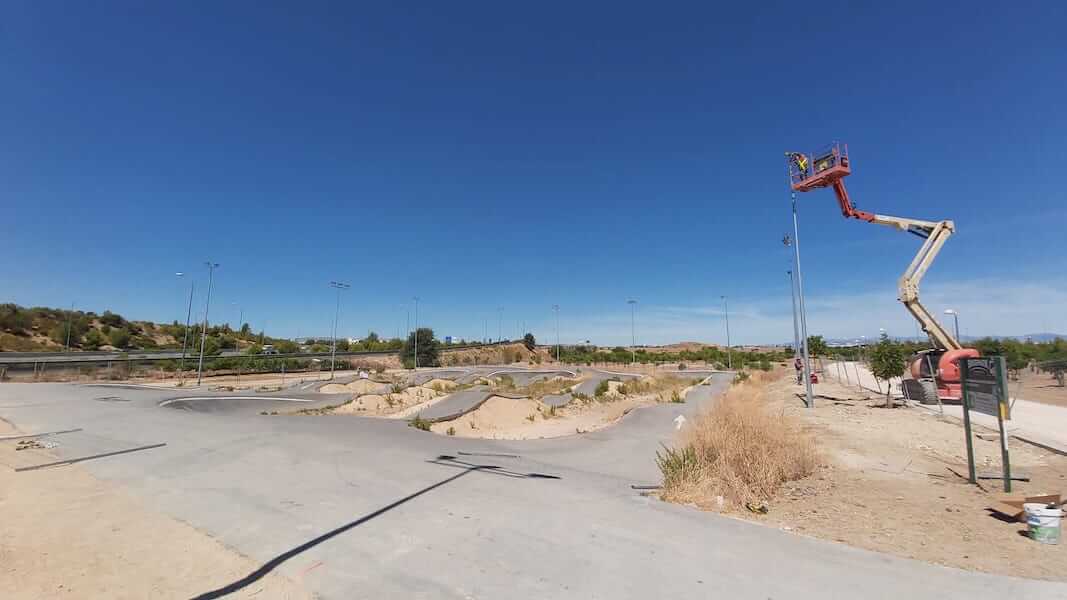

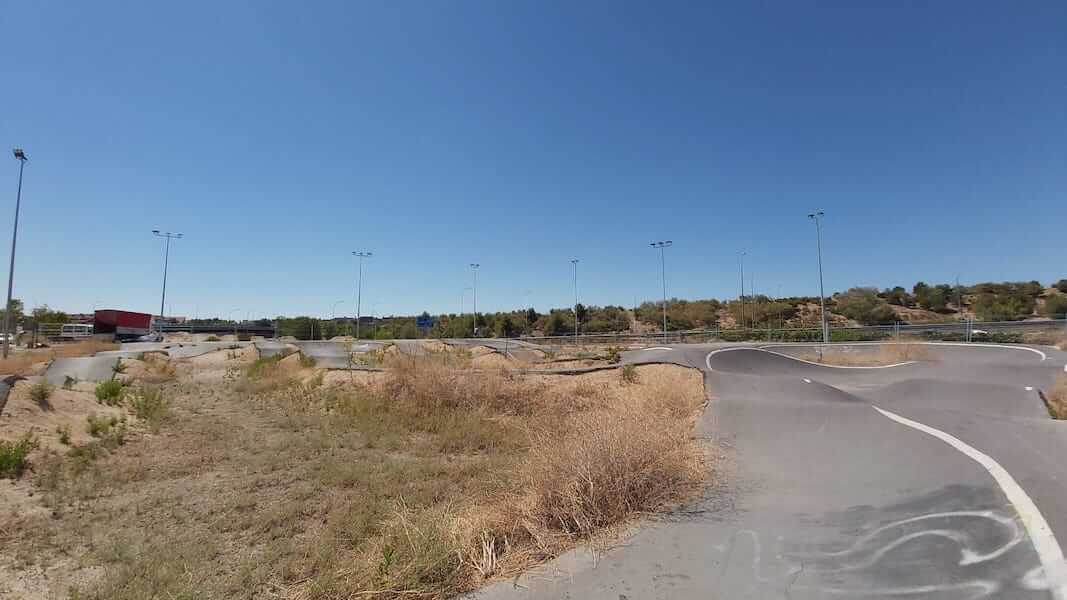

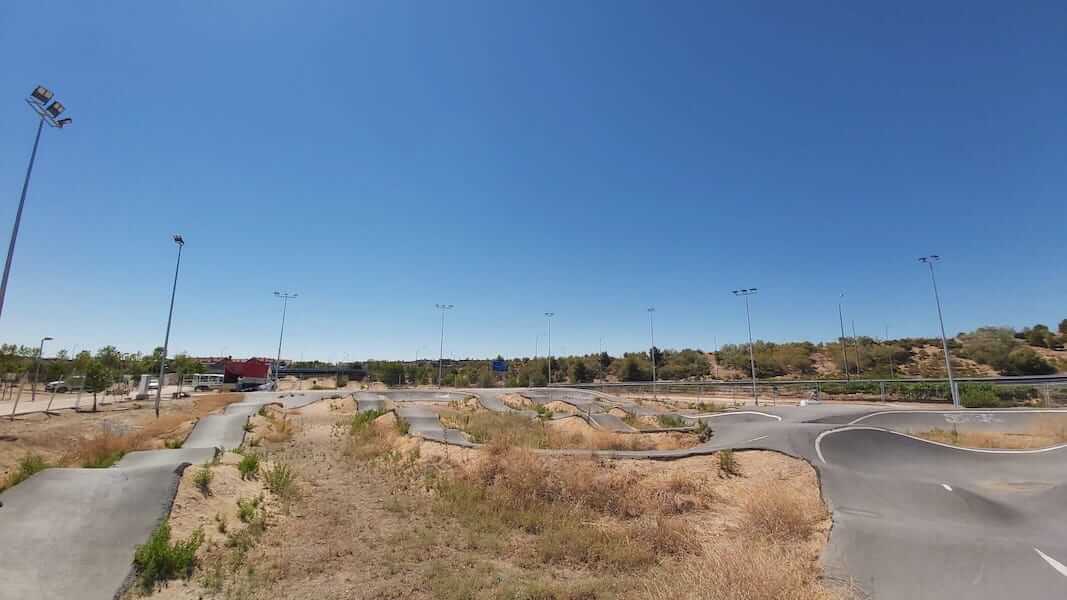

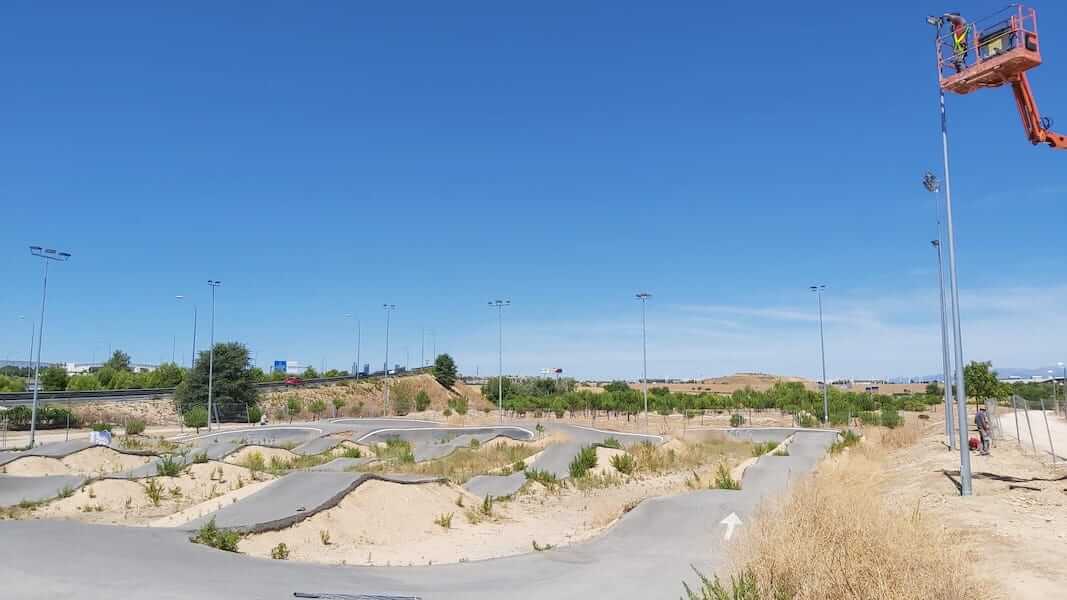

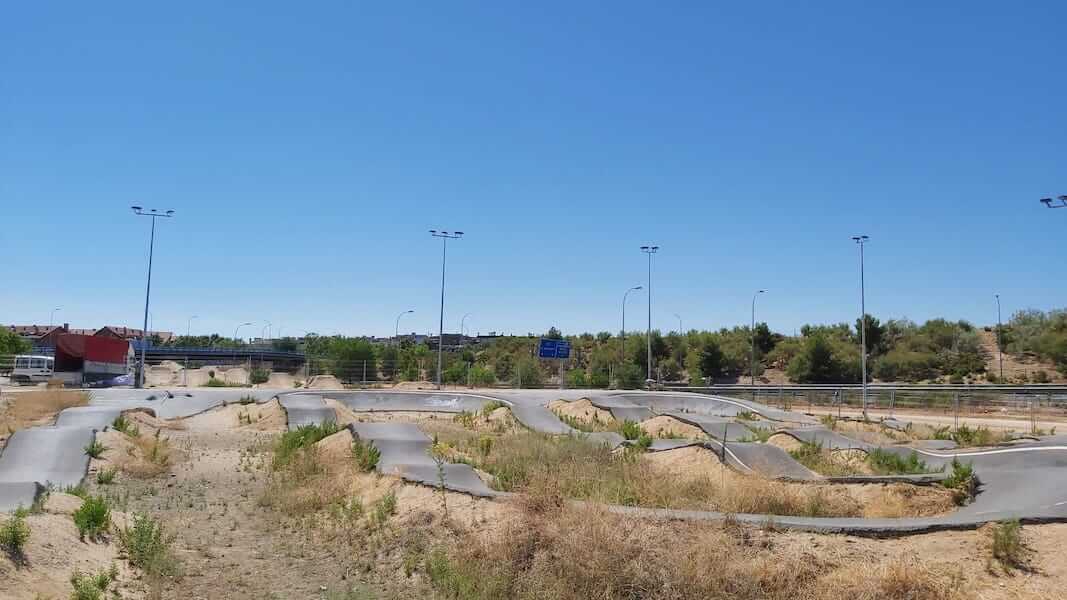

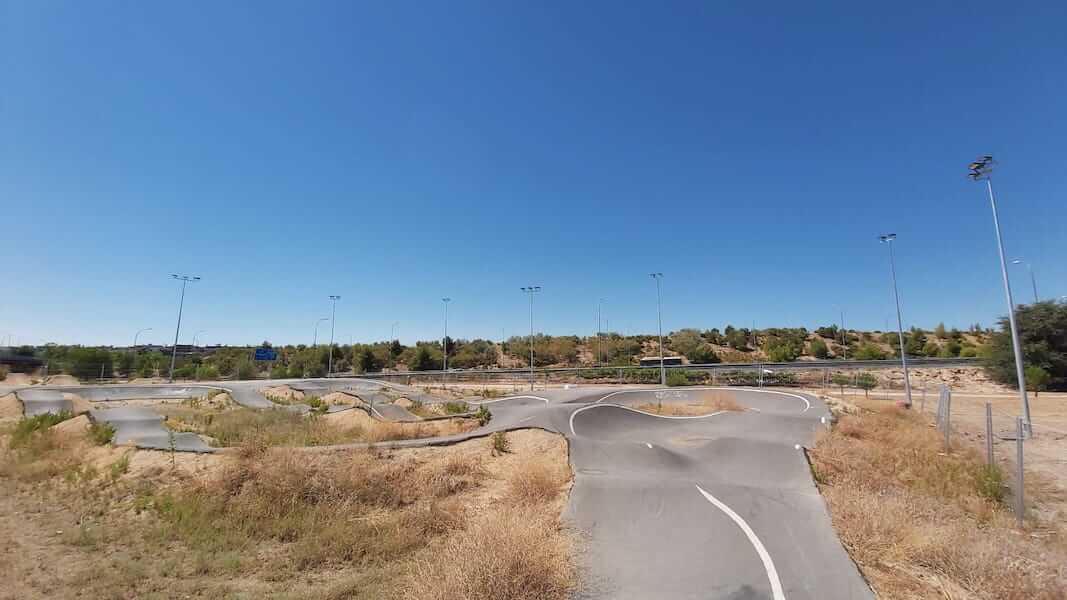

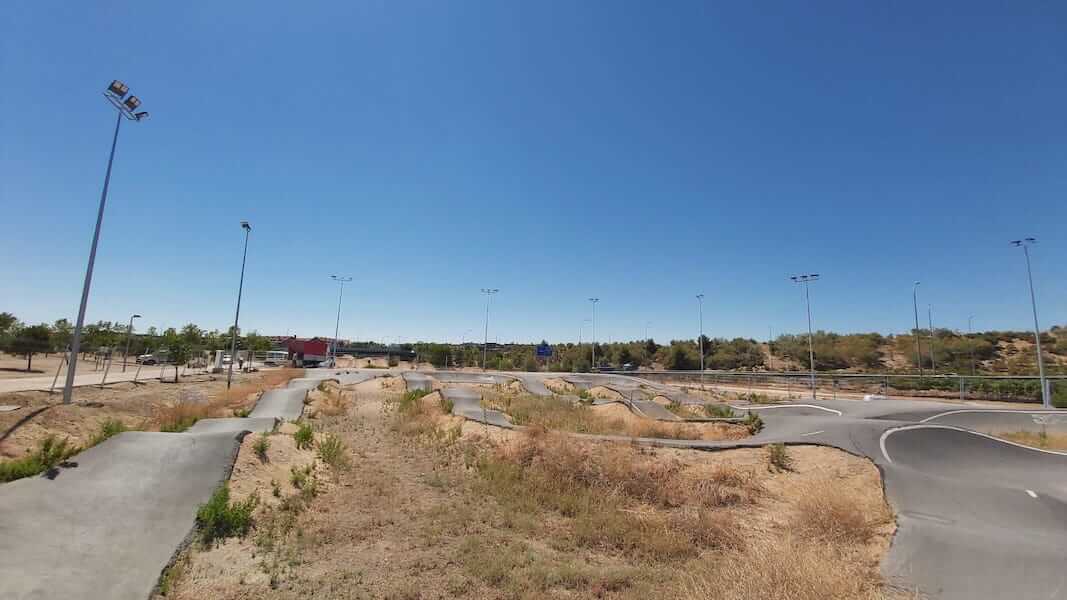

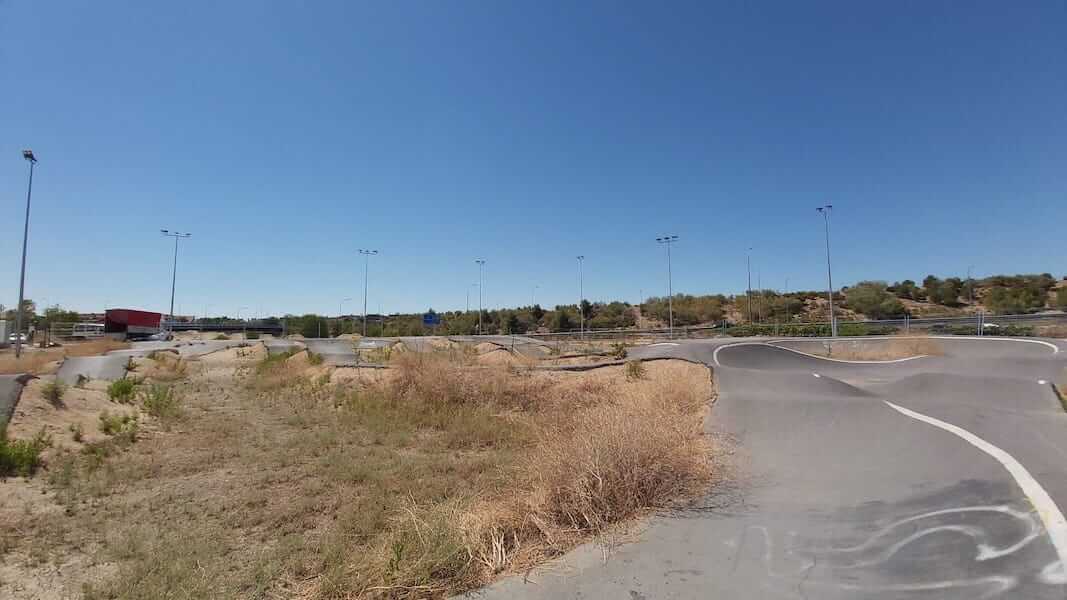

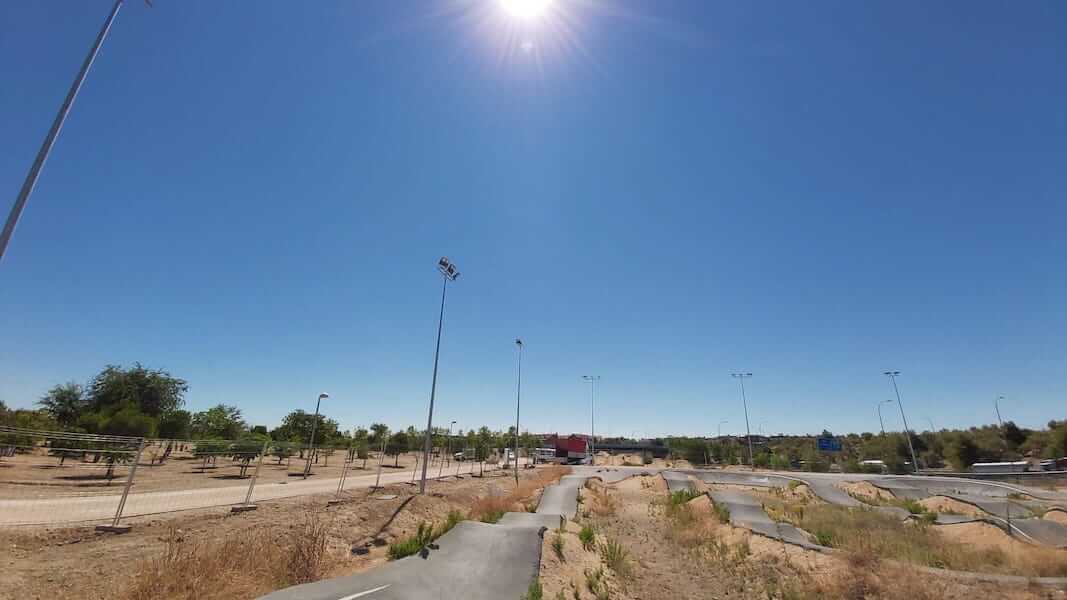

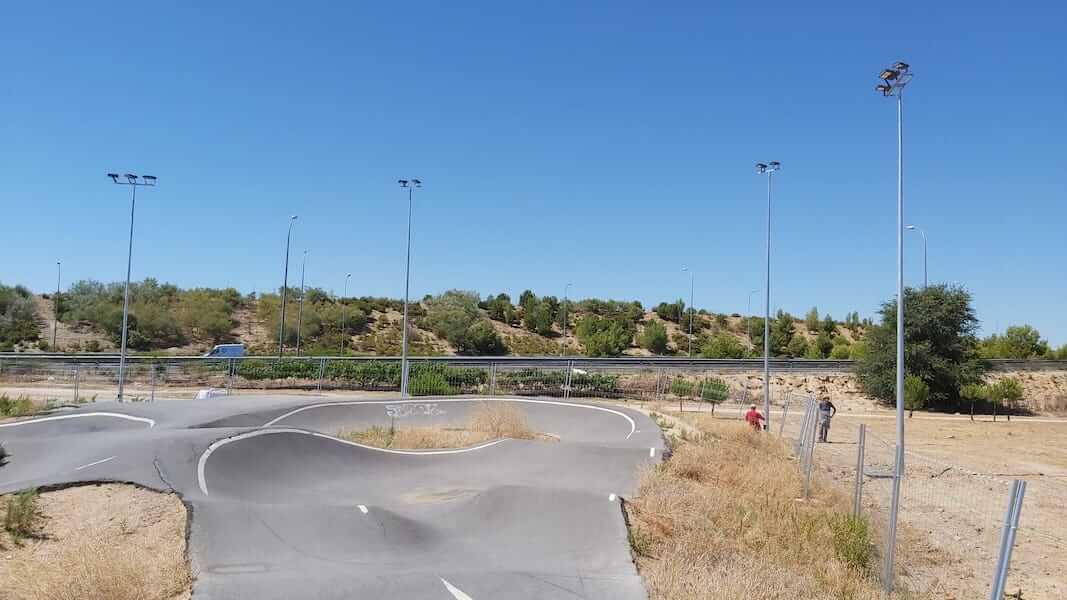

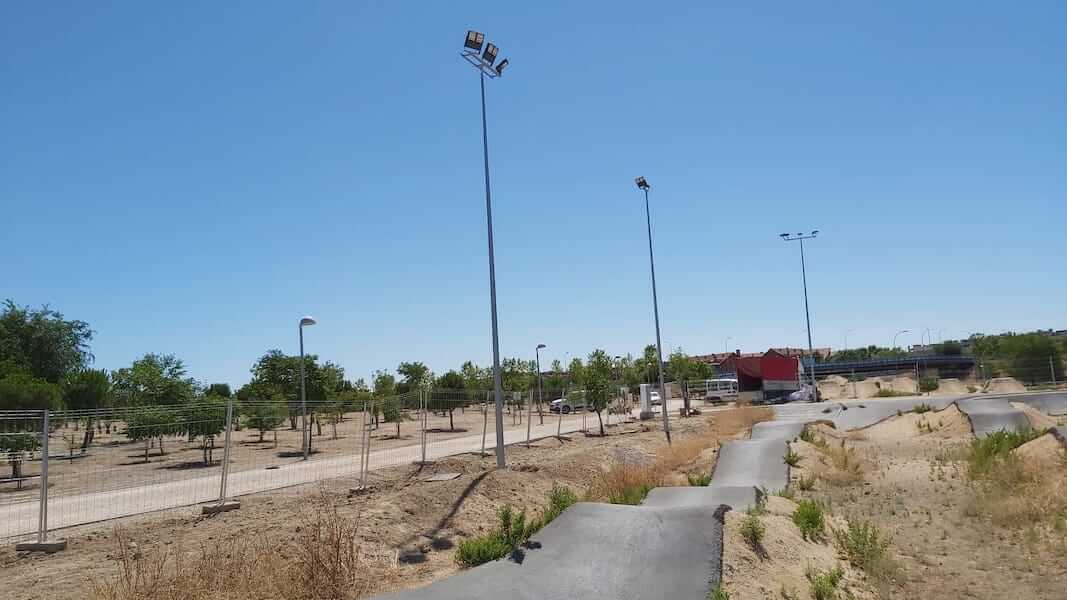

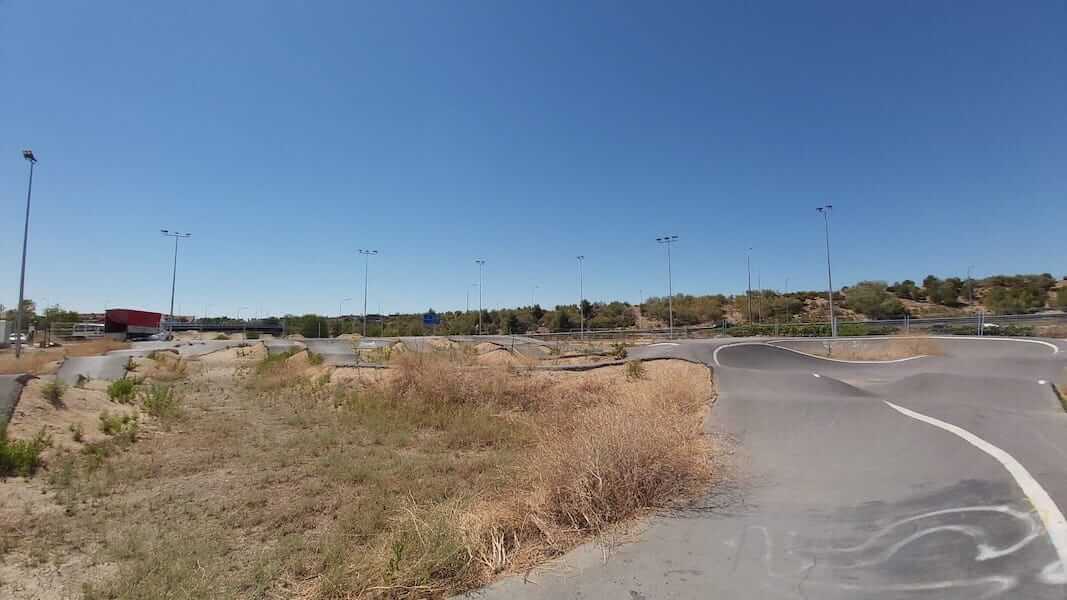

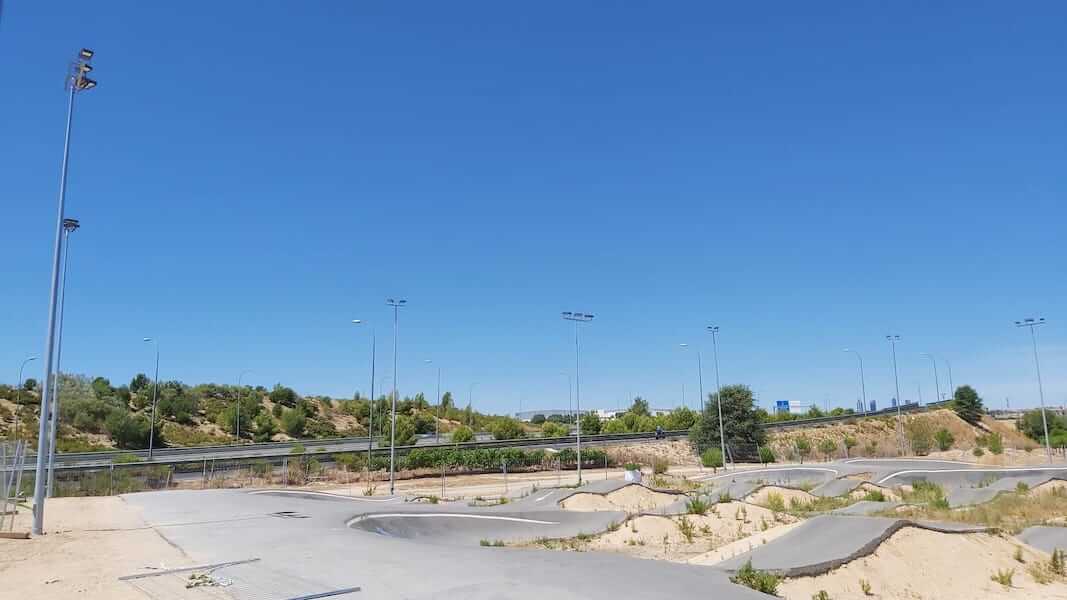

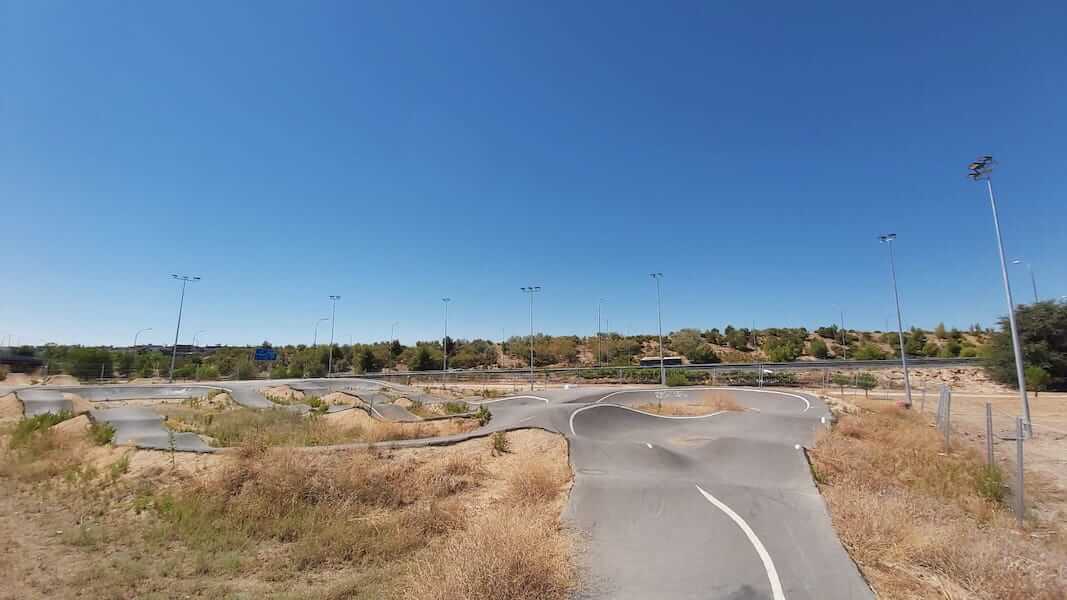

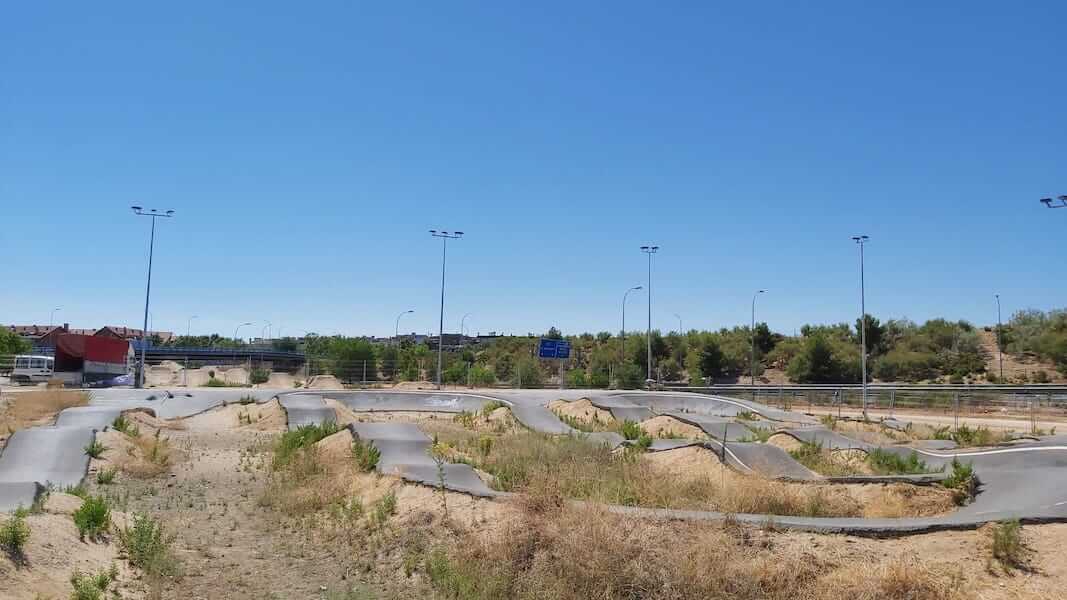

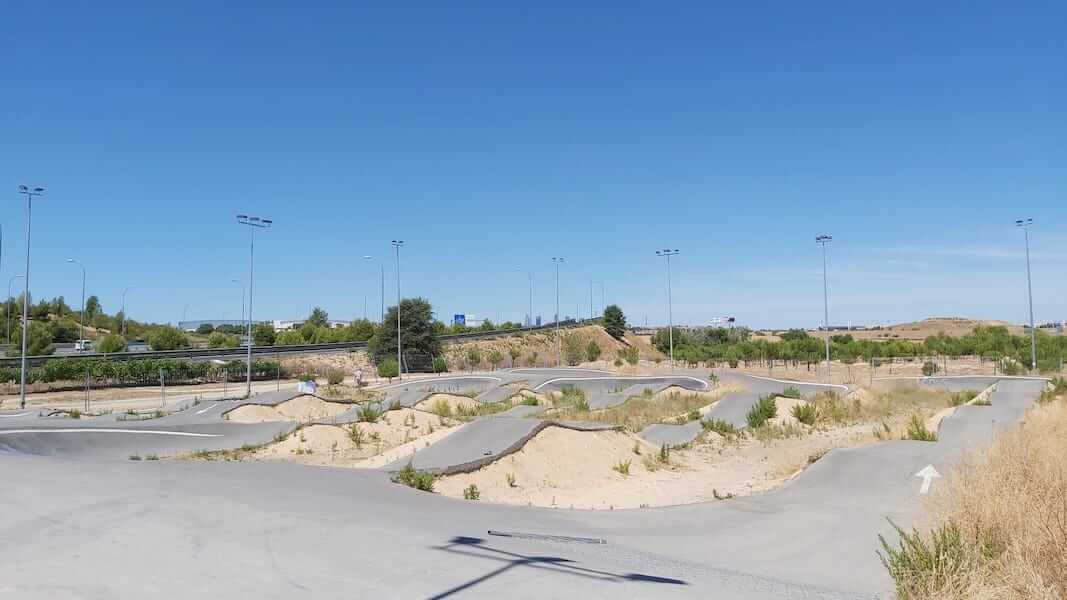

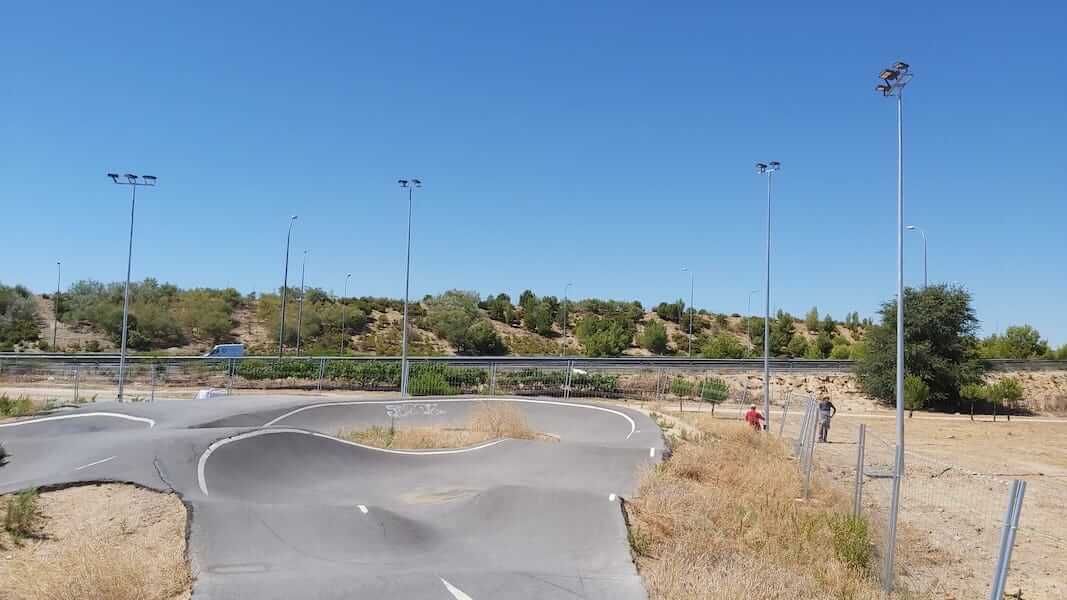

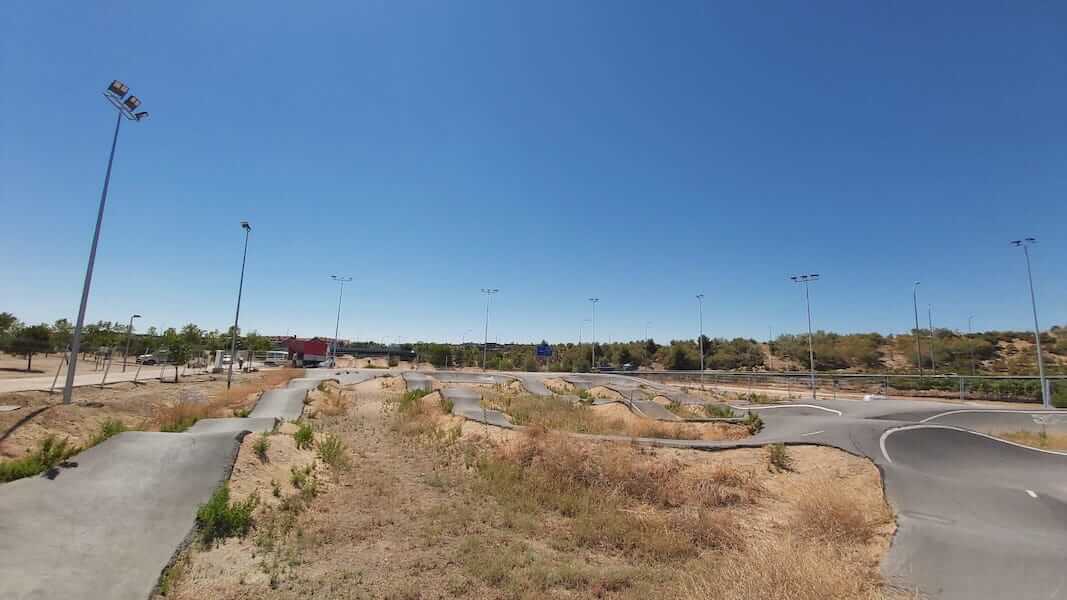

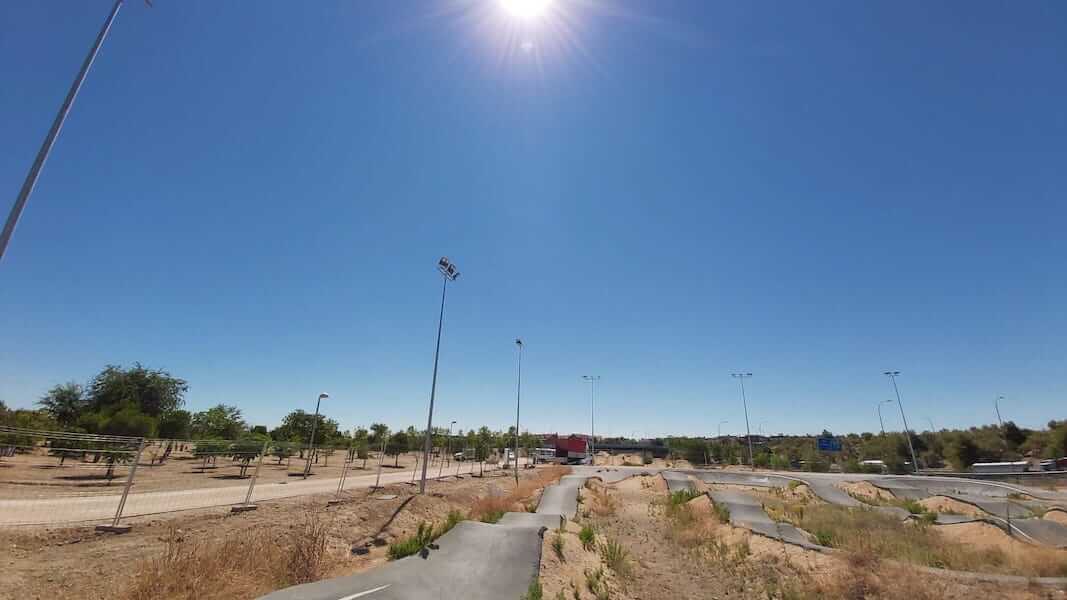

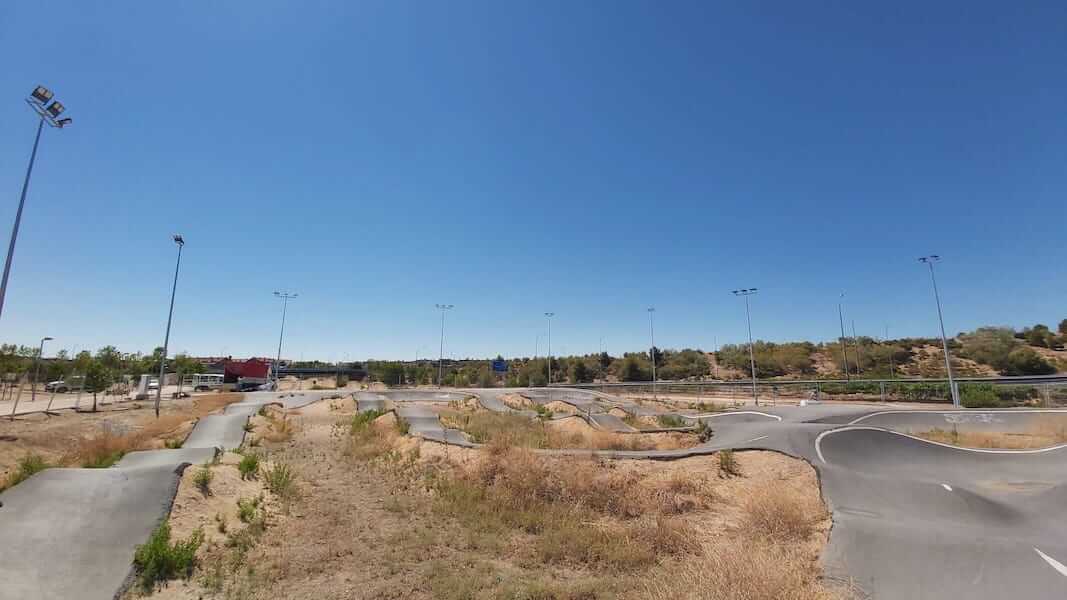

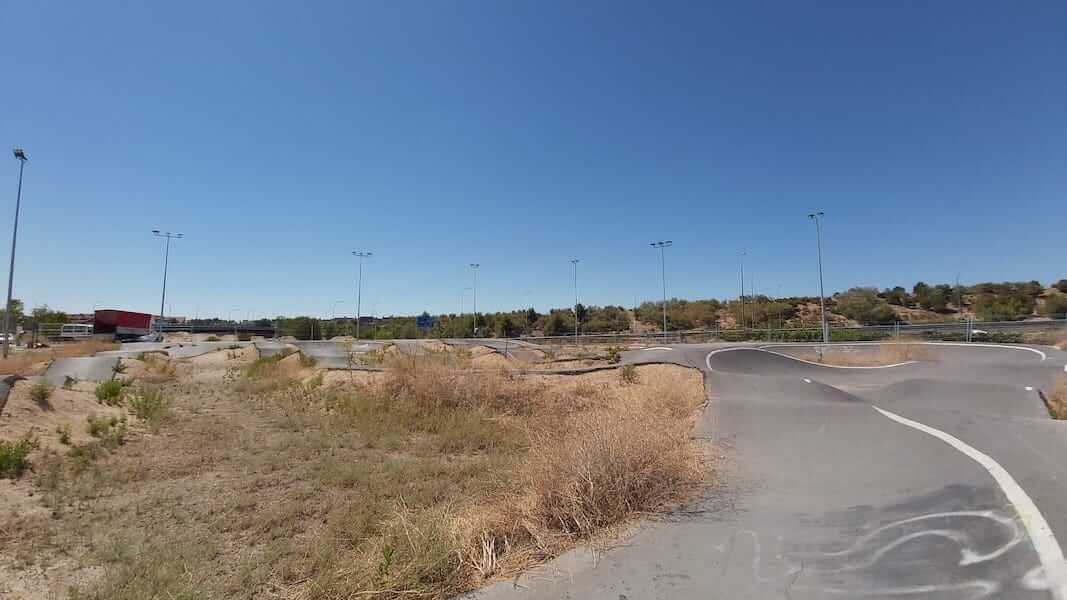

Proyecto realizado en Bikepark.  (Barajas).

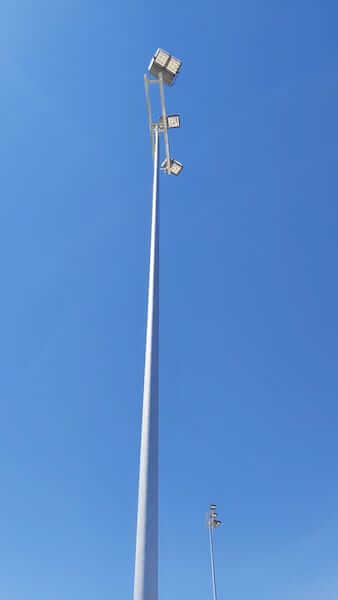

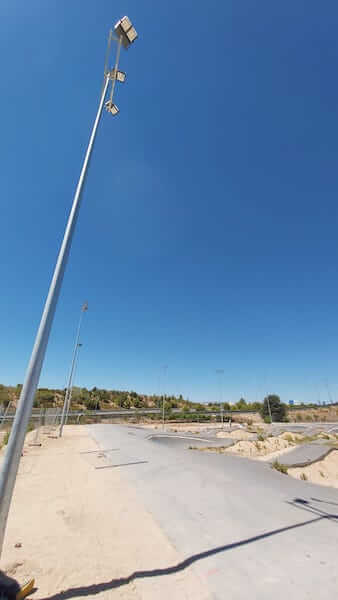

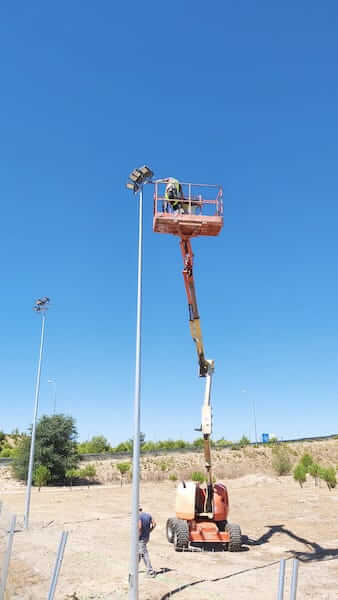

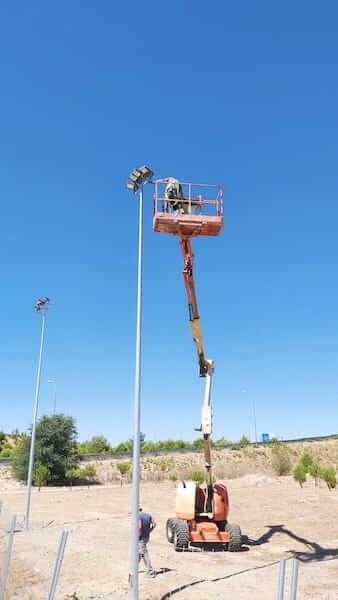

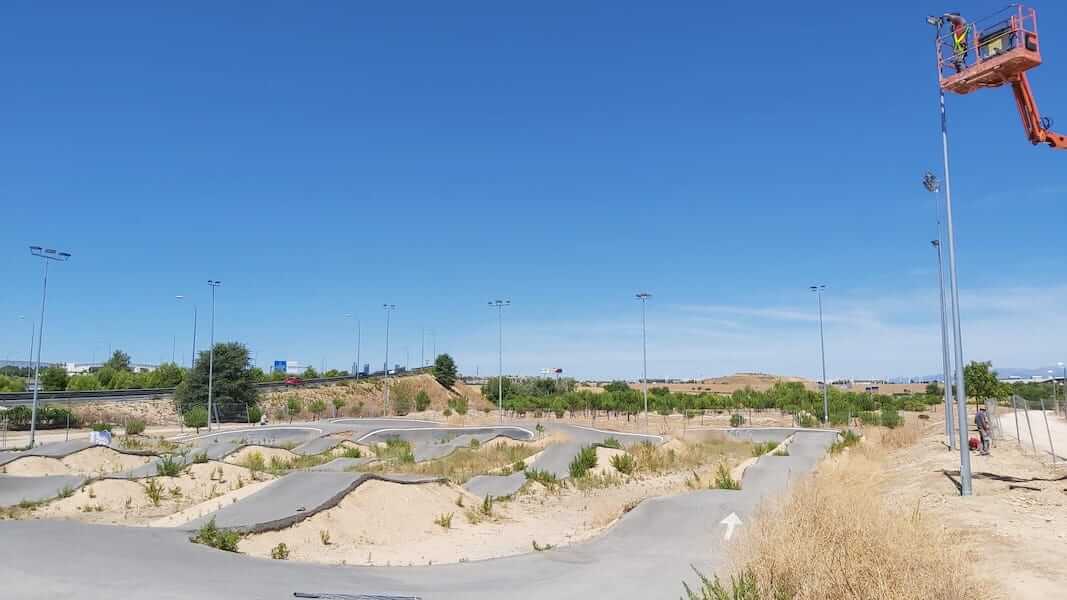

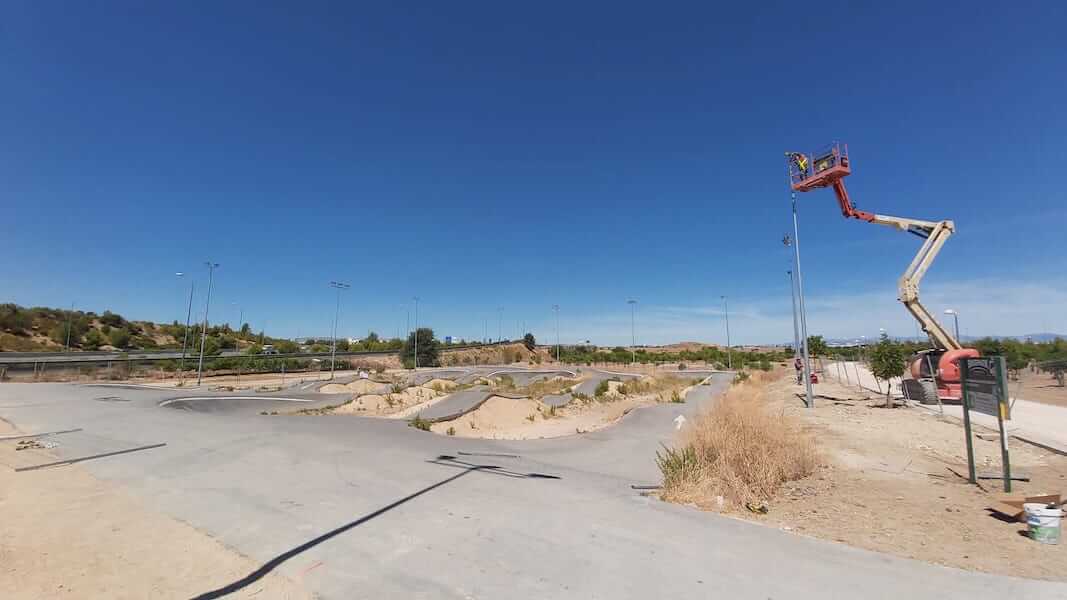

.- Suministro y montaje de proyector Smart Pro 2.0, 1 modulo 4000k, CRI70 TIPE A1, de 1 a 10 voltios, 165W, 17992 Lúmenes. (*)

.- Suministro y montaje de caja claved (**) de protección en farolas, confusibles calibrados para protección de disminución de sección a proyectores.

.- Línea de alimentación para alumbrado público formada por conductores Sintenax o similar de cobre 3(3×2,5)mm² con aislamiento tipo RV-0,6/1kV, incluso cable para red equipotencial tipo VV-750, canalizados por el interior de columna.

.- Red de toma de tierra estructura(***), realizada con cable de cobre desnudode 16mm², uniéndolo mediante soldadura aluminotérmica a la armadura decada zapata, incluyendo parte proporcional de pica, registro de comprobación y puente de prueba.

.- Toma de tierra independiente con placa de acero cobrizado cable de cobre de 35mm², unido mediante soldadura aluminotérmica, Columna.

.- Armario APM-6, hasta 6 salidas, según esquema AE-5.1, sin medida según P.C.T.G

.- Módulo de contadores trifásico(****) inferior a 43kW, utilizada para instalaciones que requieren medida directa y un abonado con reparto.



* Smart [PRO] 2.0 es la nueva gama de proyectores LED especialmente diseñados para aplicaciones deportivas y para grandes espacios exteriores. Gracias al uso de LED CSP, se consigue mejorar las prestaciones luminotécnicas del producto, simplificar su instalación, reducir los costes de mantenimiento y favorecer el ahorro energético, tanto en pequeñas instalaciones como en las más grandes y complejas.

** Caja Claved son cajas de conexión, derivación y protección diseñadas y adaptadas para ser utilizadas en columnas o báculos de alumbrado público.

*** La tomas de tierra generalmente está constituida por un anillo de cobre desnudo enterrado al que se conectan electrodos formados por picas o placas verticalmente hincados en el terreno.

**** Contador trifásico es un dispositivo para obtener lecturas directas
